氯化鈣，一種由氯元素和鈣元素構(gòu)成的鹽，化學(xué)式為CaCl2。 無色立方結(jié)晶體，白色或灰白色，有粒狀、蜂窩塊狀、圓球狀、不規(guī)則顆粒狀、粉末狀。微毒、無臭、味微苦。它是典型的離子型鹵化物，室溫下為白色固體。 吸濕性極強(qiáng)，露于空氣中極易潮解。易溶于水，同時放出大量的熱，其水溶液呈微堿性。溶于醇 丙酮 醋酸。與氨或乙醇作用，分別生成 CaCl28NH3和CaCl24C2H5OH絡(luò)合物
氯化鈣分類
按用途分：工業(yè)級和食品級
按含量分：無水氯化鈣94%、液鈣（27%-40%）和二水氯化鈣74%（帶有兩個結(jié)晶水，含量為74%）
無水：顆粒狀、粉末狀、片狀、無水刺球（除濕袋，出口美國用作融雪劑）
二水：顆粒狀、粉末狀、片狀、二水光球（除濕盒）
另外還有 68 含量 70 含量的氯化鈣，它們是指低含量，不達(dá)標(biāo)的氯化鈣，其含水量較高，肯定會有結(jié)塊現(xiàn)象
包裝規(guī)格 :25kg 英文中性包裝 / 噸包，一般為內(nèi)塑外編的防潮包裝，出口的話包裝不確定需要和我們協(xié)調(diào)
氯化鈣國標(biāo) GB/T26520-2011
工業(yè)級氯化鈣用途：
1 、石油鉆探，鉆井工作液，完井液、石油化工脫水液。
2 、干燥劑，如用于氮?dú)?、氧氣、氫氣、氯化氫、二氧化硫等氣體的干燥。
3. 融雪劑 , 利用氯化鈣融化散熱的和冰點(diǎn)低的性質(zhì)做道路除冰劑和融雪劑
4. 脫水劑，生產(chǎn)醇、酯、醚和丙烯酸樹脂時用作脫水劑。
5. 制冷劑，氯化鈣水溶液是冷凍機(jī)用和制冰用的重要致冷劑，
6. 防凍劑，能加速混凝土的硬化和增加建筑砂漿的耐寒能力，是優(yōu)良的建筑防凍劑。
7. 早強(qiáng)劑：建筑行業(yè)早強(qiáng)劑，提高混凝土強(qiáng)度，生活涂料的凝固劑
8. 集塵劑，用作港口的消霧劑和路面集塵劑、織物防火劑。
9. 精煉劑，用作鋁鎂冶金的保護(hù)劑、精煉劑。
10. 沉淀劑，是生產(chǎn)色淀顏料的沉淀劑。
11 、凝固劑：化學(xué)工業(yè)的無機(jī)化工原料及硫酸根脫除劑，褐藻酸鈉的
12. 凝結(jié)劑：橡膠行業(yè)乳膠凝結(jié)劑。
13 、用于顏料及印染工業(yè)生產(chǎn)中。
14. 用于廢紙加工脫墨。
15. 是生產(chǎn)鈣鹽的原料
食品級氯化鈣用途
食品氯化鈣作為一種廣泛應(yīng)用的食品添加劑，一般食品氯化鈣用于食品行業(yè)有以下幾種情況：
1 飲料 ，作為電解質(zhì)，增強(qiáng)適口性
2 腌漬，氯化鈣本身有咸味，可減少食鹽用量
3 罐頭 ，可發(fā)生膠化，增強(qiáng)湯粥稠度
4 豆腐，使大豆發(fā)生乳化和凝固。提高豆腐嫩滑性
食品鈣的添加規(guī)定
根據(jù)《中華人民共和國食品衛(wèi)生法》和《食品添加劑衛(wèi)生管理辦法》的規(guī)定，食品添加劑氯化鈣可用作穩(wěn)定劑和凝固劑、營養(yǎng)強(qiáng)化劑及其它等，使用范圍包括豆制品、稀奶油、軟飲料、甜汁甜醬、果醬、調(diào)制水及食品工業(yè)用加工助劑 .
無水氯化鈣作為食品添加劑因可以改善食品口感，在食品行業(yè)應(yīng)用比較廣泛，根據(jù)《中華人民共和國食品衛(wèi)生法》和《食品添加劑衛(wèi)生管理辦法》的規(guī)定，食品添加劑氯化鈣的使用量規(guī)定如下：
1 、豆制品、稀奶油：豆制品、稀奶油中最大使用量可按生產(chǎn)需要適量使用。
2 、軟飲料：軟飲料中最大使用量 0.44-3.7g/kg 。
3 、調(diào)制水：調(diào)制水中最大使用量 100mg/kg 或 100mg/1 （以鈣計(jì) 36mg/1 ）。
4 、甜汁甜醬：甜汁甜醬中最大使用量 0.4g/kg 。
5 、果醬：果醬中最大使用量 1.0g/kg 。
特別提出一點(diǎn) 做復(fù)合肥用二水粉，不用無水高含量氯化鈣，含量高放熱不完，等第二天會結(jié)成大塊，氯化鈣在復(fù)合肥生產(chǎn)過程中的作用是造粒成型作用，利用氯化鈣的黏度達(dá)到造粒作用，之前都是用黏土，黏土價格貴，且出來的復(fù)合肥顏色黑，所以用氯化鈣代替，用量是根據(jù)土地情況定，有的地方添加 20 斤 / 噸，有的地方加 30 ，有的地方加 50 ，冬天用的少，春夏用的多
無水氯化鈣和二水氯化鈣的三大不同
1 存在形式，無水氯化鈣和二水氯化鈣是按照物質(zhì)中氯化鈣分子存在形式來分類的。無水氯化鈣中基本不含水，只有少量的外在水分（約幾個百分點(diǎn)）二水氯化鈣中每個氯化鈣分子以帶兩個結(jié)晶水形態(tài)存在，物質(zhì)中含水量較高并不代表質(zhì)量不好，只是物質(zhì)的一種存在形態(tài)
2 外觀 無水氯化鈣一般為球狀，直徑 2-6 毫米，二水氯化鈣一般為片狀，片厚 1-2 毫米，顏色方面純度越高顏色越白，純度低相應(yīng)白度低
3 凈含量無水氯化鈣中氯化鈣含量是 90% 或 94% 以上，二水氯化鈣中氯化鈣含量為 70% 或 74%
生產(chǎn)工藝 ：氯化鈣生產(chǎn)工藝有兩種，一種酸法，一種堿法
酸法制鈣流程
用酸法生產(chǎn)氯化鈣的工廠，大多位于多山地區(qū)。用石灰石和鹽酸（一般為副產(chǎn)鹽酸，濃度在 22-31）根據(jù)化學(xué)反應(yīng)制得氯化鈣
 酸法生產(chǎn)原理 CaCO3 （大理石 / 石灰石） + 2 HCl （氫氯酸 / 鹽酸） = CaCl2 （氯化鈣） + CO2 （二氧化碳） + H2O （水）
酸法：用 22% 左右的稀鹽酸與石灰石（含鈣 52% 左右） 反應(yīng)制得 27% 的液體化鈣，經(jīng)過濾分離把濾渣棄去，濾液用石灰乳進(jìn)行中和調(diào)節(jié)， ph=8.9-9 ，氯化鈣溶液中的氫氧化鎂，氫氧化鐵，氫氧化鋁等沉淀，用壓濾機(jī)進(jìn)行過濾，濾餅為固體廢物，濾液進(jìn)行三效強(qiáng)制循環(huán)真空蒸發(fā)（加熱至 172 ℃ -174 ℃ 蒸發(fā)，經(jīng)過結(jié)晶，分離后于 200 ℃ -400 ℃ 下干燥脫水，既得二水氯化鈣，再將二水氯化鈣加熱至 260 ℃ -300 ℃ ，干燥脫水，即變?yōu)榘咨珶o水氯化鈣）將 27% 氯化鈣溶液濃縮到 68-69% 后進(jìn)入結(jié)片機(jī)進(jìn)行制片，片狀氯化鈣再進(jìn)行流化床干燥生產(chǎn) 74% 含量二水氯化鈣

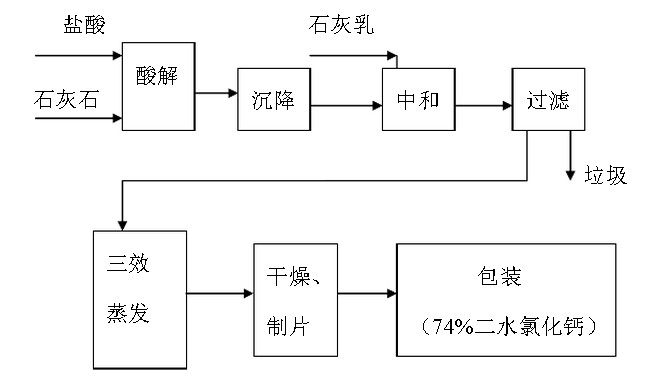

酸法制鈣流程圖
 堿法制鈣流程
堿法生產(chǎn)氯化鈣廠家大多位于鹽化基地因?yàn)椴捎玫氖羌儔A廠的洗堿液（廢液）
以氨堿廢液為原料生產(chǎn)氯化鈣工藝介紹
1 氯化鈣直接蒸發(fā)工藝，一般情況下純堿廢液密度為 1.12G/ 立方米 -1.13g/ 立方米，其中 CaCl2 含量為 76.8g/L ， NaCl 含量為 42.9g/L ，同時還含有少量的氫氧化鈣、石膏 、銨鹽和懸浮物雜質(zhì)。經(jīng)過凈化處理后，采用多效鈦板蒸發(fā)器提濃，當(dāng)氯化鈣濃度達(dá)到 40% 左右時，氯化鈉結(jié)晶析出。高效析鹽分離后，固相制備精制工業(yè)鹽。分離氯化鈉以后氯化鈣溶液質(zhì)量濃度達(dá)到 45%-50% ，密度約 1.45g/ 立方米，送升降膜蒸發(fā)器繼續(xù)快速提濃，帶氯化鈣濃度升至 50% 左右時，進(jìn)行造片或者造粒并干燥制得二水或無水氯化鈣產(chǎn)品
2 氯化鈣鹽田預(yù)蒸發(fā)工藝，氯化鈣在自然蒸發(fā)量較大的地區(qū)，通常采用鹽田攤曬對純堿廢液進(jìn)行自然蒸發(fā)，使廢液在鹽田中得到沉降和初步提濃，當(dāng)溶液波美度 29 ° b é 時，氯化鈉開始析出，隨著蒸發(fā)量的不斷加大，溶液波美度可以升高至 32 ° b é -35 ° b é ，此時約有 50% 的氯化鈉析出，初步析鹽以后氯化鈣溶液進(jìn)入設(shè)備蒸發(fā)、析鹽精制，生產(chǎn)操作與直接蒸發(fā)工藝的操作基本相同。該工藝在內(nèi)地沿海地區(qū)，蒸發(fā)速度很慢，而且很難自然攤曬至 29 ° b é 以上。氯化鈣自然蒸發(fā)效率很低。適合于在干燥少雨，自然蒸發(fā)量大且有足量土地面積的地方
堿法制鈣流程圖
鹽田攤曬，堿液自然蒸發(fā) →堿液在鹽田中得到沉降 初步提濃，波美度 29 ° b é 時 →氯化鈉開始析出→蒸發(fā)量不斷加大，溶液波美度可以升高至 32 ° b é -35 ° b é →用泵將堿液提取到液鍋里，加熱蒸發(fā)到 41 波美度→于池中冷卻 24 小時后，再于液鍋中加熱蒸發(fā)至鈣含量 74% →將半融狀液放如不銹鋼盤中進(jìn)行冷卻
波美度（ ° b é ）是表示溶液濃度一種方法。把波美度比重計(jì)浸入所測溶液中，得到的度數(shù)叫波美度
堿法與酸法的區(qū)別：
酸法生產(chǎn)的氯化鈣硬度比堿法大，雜質(zhì)多，顏色不穩(wěn)定，有味， 酸法比堿法便宜
堿法片薄易碎，純度高，雜質(zhì)很少，顏色很白，無味
|
